Давление — ключевая характеристика работы индивидуальной системы отопления. Значение этого параметра напрямую воздействует на результативность распределения тепловой энергии и использования энергоносителей. Если давление будет слишком низким, снизится скорость работы теплоносителя, прогрев радиаторов и теплых полов станет неравномерным, что повлечет за собой снижение температуры в помещениях. Возрастает опасность создания воздушных пробок.
Избыточное давление является причиной возникновения протечек, ускорения процесса износа газового, электрического или твердотопливного котла. Кроме этого, большой напор может снизить эффективность функционирования системы отопления, поскольку нарушится теплообмен между теплоносителем и устройствами обогрева.
Поэтому очень важно стабильно контролировать значение давления и вносить соответствующие изменения в режимы работы оборудования.

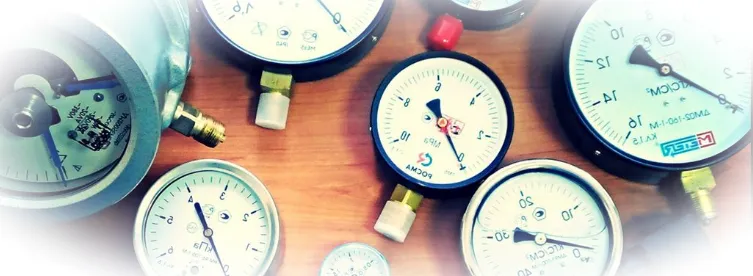

Типы манометров
Визуально может показаться, что манометры давления воды имеют одинаковое исполнение. Спереди размещен циферблат с градуировкой значений давления, с которыми он работает, сзади крышка или патрубок для подключения. Однако по принципу работы они делятся на пружинные и мембранные.
Внутри первых типов манометров установлена U-образная чувствительная трубка, которая в зависимости от значения давления разгибается/сгибается, тем самым приводя в движение механизм стрелки указателя.
Мембранные отличаются тем, что вместо трубки здесь используется эластичный элемент, соединенный со штоком стрелочного механизма прибора. Чем выше давление, тем больше изгибается мембрана, поднимается шток и стрелка указателя сильнее отклоняется в сторону.
Кроме этого, бывают манометры аксиального и радиального исполнения. Их отличие заключается в разном расположении патрубков для подключения. Радиальное присоединение манометра означает, что штуцер размещен в нижней части прибора. Подобная конструкция удобна для подключения устройства к трубопроводу.
В аксиальных манометрах патрубок размещен на задней части прибора, что делает удобным его подключение и контроль за давлением внутри котла отопления или бойлера.

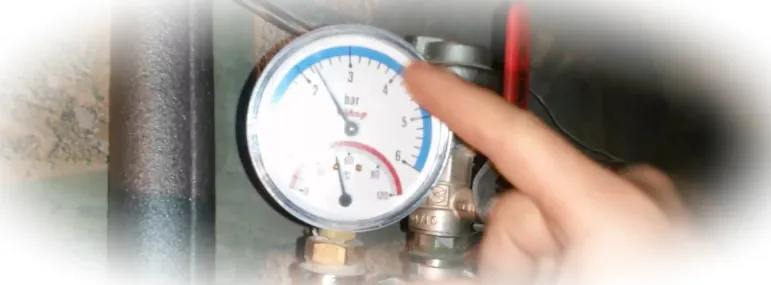

Отдельно стоит отметить термоманометры, объединяющие в одном корпусе функции двух приборов. При этом конструкция прибора схожа с манометром. Он представляет собой трубку из чувствительного к перепадам температур биметаллического материала, который расширяется/сужается в зависимости от температурных показателей, воздействуя на механизм указателя значения.
Как подобрать манометр для системы отопления?
Существуют определенные критерии выбора манометров, которые позволят приобрести прибор, оптимальный для системы отопления.
- Размер патрубка. При организации современных систем отопления стандартом являются дюймовые размеры патрубков манометров (1/2 и 1/4 дюйма). Однако в старом отопительном оборудовании встречается метрическая система, она несовместима с современной. Поэтому перед покупкой конкретной модели нужно учитывать этот момент.
- Точность. Класс точности манометра указывает на его погрешность относительно показаний и обозначается коэффициентом, значение которого написано в конце градуировки. Чем меньше значение, тем точнее будет прибор. Для расчета фактического значения есть формула: предельное давление * класс точности, и деленное на 100. Например, 6 бар * 1,5 КТ/100 = 0,09 бар — погрешность.
- Предельное давление. Для получения достоверных значений давления необходимо, чтобы во время измерений стрелка находилась в пределах 2/3 шкалы манометра. Например, если рабочее давление системы отопления около 2 бар, следует выбирать прибор со шкалой 6 бар.
Важно! Перед покупкой манометра нужно обязательно уточнить у продавца наличие результатов калибровки. Это процедура, которая проверяет точность измерений прибора с эталонным значением.
Вывод
Наличие индивидуальной системы отопления в частном доме или квартире удобно тем, что владелец жилья может самостоятельно контролировать температуру и расход энергоносителя, но это и дополнительная ответственность. Если манометр будет занижать фактические значения давления, это может привести к прорыву, затоплению собственного или соседского имущества. Поэтому к выбору подобных измерительных приборов нужно подходить с максимальной тщательностью.
